Stromkreis: LED mit Vorwiderstand und 2 parallel geschalteten Tastern (ODER-Schaltung)
Urheber:
MGR
Bildnummer:
P16940
Auflösung:
1920x2560
Format:
PNG
Quelle:
https://www.schulportal-thueringen.de/pixiothek/detail?tspi=P16940
Kurzbeschreibung:

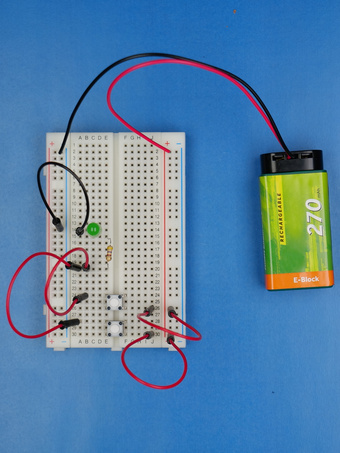

Das Bild zeigt einen, auf einem sogenannten Breadboard realisierten, Schaltkreis mit einer LED, passendem Vorwiderstand sowie 2 parallel geschalteten Tastern zur Aktivierung der LED.
Die Schaltung realisiert eine logische ODER-Verknüpfung der Zustände der beiden Taster. Sobald einer der beiden Taster gedrückt wird, leuchtet die LED - auch wenn beide Taster gleichzeitig gedrückt werden. Es gelten die Nutzungsbedingungen der Mediothek und Pixiothek.
